Mit ZigBee Modulen RS232 Daten übertragen und weiterleiten

English
SENA | Zigbee - ProBee Module und Adapter ZigBee Adapter + Module
Leistungsfähige ZigBee Adapter + OEM Module für kabellose Verbindungen und großflächige Netzwerke

SENA | Zigbee - ProBee Module und Adapter
ProBee-ZS10 - Serieller RS232 ZigBee Adapter bis über 1.6 Km Reichweite
ZigBee Adapter und Module
ProBee USB ZigBee Adapter          RS232 ZigBee Adapter           OEM ZigBee Modul
Abbildung vergrössern - ZigBee Adapter und Module

Der Sena ProBee-ZS10 ist ein serieller ZigBee RS232 Adapter mit wechselbarer SMA Antenne. Die Reichweite beträgt mit einer 5 dBi Antenne bis zu 1.6 Km (1 Mile) Der serielle ZS10 ZigBee Adapter unterstützt die aktuellste ZigBee-Technologie unter Berücksichtigung des neuesten ZigBee Pro Standards in vollem Umfang und gewährleistet somit die maximale Kompatibilität auch zu Adaptern und Modulen anderer Hersteller. Der ZS10 bietet hohe Leistung bei robustem Datentransfer für eine breite Palette von Anwendungen angefangen als einfacher Kabelersatz z.B. in der Home und Office Automation, Mess- und Steuertechnik bis hin zu großflächigen Sensornetzwerken.

Externe Festplatten Externe Antennen RP-SMA Serial DB9F ZigBee 2007 Pro Certified ZigBee Core Ember EM250 RoHS Compilant

Für mehr Informationen und Preise hier klicken!

Features

  • Volle Unterstützung der Zigbee® / Zigbee Pro 2007 Wireless Konnektivität
  • Integrierter 2.4GHz, IEEE 802.15.4-Compliant Coprozessor
  • Verschiedene Antennen Optionen, je nach Anforderung des Nutzers, bis zu 1.6 km Reichweite (1 Mile) mit einer optionalen 5 dBi Dipol-Antenne
  • Unterstützt serielle RS232 Kommunikation mit bis zu 115 kbps Baudrate
  • Unterstützt verschiedene drahtlose Self-Management Funktionen, wie Firmware Upgrade und Systemkonfiguration mit Hilfe von AT Befehlen
  • Verbesserte Portabilität: Standard und erweitertes Akkupack optional
  • Einfach zu bedienendes Windows Konfigurations-Tool verfügbar

Technische Unterlagen
ProBee-ZS10 User Manual, englisch als PDF 2,1 MB
ProBee Fact Sheet als Powerpoint Präsentation, 623 KB


Technische Spezifikationen
ProBee-ZS10 RS232 ZigBee Adapter
RF Charakteristik
  • Frequenzband: 2.4 GHz
  • Interface Immunity: DSSS
  • Transmit Power: +20dBm E.I.R.P (max.)
  • Receiver Sensitivity: -102dBm @1% BER
  • RF Datenrate: 250 kbps
  • Reichweite: Bis zu 1.6 km mit optionaler 5 dBi Dipol Antenne
  • Verschiedene Antennen Optionen von der Standard 1 dBi Antenne bis zur 5 dBi Dipol Antenne (weitere auf Anfrage lieferbar)
  • Channels: 14
  • Channel Spacing: 5 MHz
ZigBee Netzwerk
  • Netzwerk Topologie: Mesh
  • Stack Profile: ZigBee / ZigBee Pro 2007
  • Network Addressing: Channel, PAN ID, EPID
ZigBee Datenübertragung
  • Unicasting
  • Multicasting
  • Broadcasting
  • Many-to-One Communication
  • Enhanced Reliability based on data retransmission
ZigBee Sicherheit
  • Network Layer Security mit Trust Center für effizientes Arbeiten
  • 128 bit AES Encryption Algorithmus
  • Starke, NIST-approved Security
Geräte Management und Konfiguration
  • Konfigurationsmethode: AT Kommandos, ProBee Manager
  • Remote Konfiguration
  • Remote Firmware Upgrade mit Cloning und Pass-thru Methoden
  • Unterstützt Rich Neighborhood Device scanning und Monitoring mit AT Kommandos
Antenne
  • 1 dBi default Stub Antenne
  • Optionale Dipol Antenne: 3/5 dBi
  • RP-SMA Anschluss
Schnittstellen
  • Serielle Daten Schnittstelle: RS232
  • Serielle Datenrate bis zu 115 kbps
Optionale Akkupacks
  • Kapazität
    - 240 mAh (Standardakku)
    - 900 mAh (Erweiterter Akku)
  • Ladeleistung: minimum 5V/200 mA
    - Ungefähr 2 Stunden (standard)
    - Ungefähr 5 Stunden (extended)
  • Akkulebensdauer (Test basiert auf 9600bps Datenprüfschleife. Die tatsächliche Akkulebensdauer variiert je nach Konfiguration, Umgebungsbedingungen und anderen Faktoren)
    - Ungefähr 4,5 Stunden mit Standardakku
    - Ungefähr 16,5 Stunden mit erweitertem Akku
Abmessungen
Gewicht
  • Abmessungen (L x W x H)
    - 73,9 x 31 x 16 (mm) / 2.9 x 1.2 x 0.6 (in) (ohne Akkupack)
    - 73,9 x 31 x 19,5 (mm) / 2.9 x 1.2 x 0.8 (in) (mit Standard Akkupack)
    - 73,9 x 31 x 31,4 (mm) / 2.9 x 1.2 x 1.2 (in) (mit erweitertem Akkupack)
  • Gewicht
    - 24 g / 0.85 oz (ohne Akkupack)
    - 30 g / 1.1 oz (mit Standard Akkupack)
    - 42 g / 1.5 oz (mit erweitertem Akkupack)
Zertifikate FCC, CE, TELEC, KCC
Zertifikat ID Nummer ZIG10006PRV38490-24 *
* ZS10 and ZU10 based on ZE10

nach oben


SENA | Zigbee - ProBee Module und Adapter
ProBee-ZU10 - USB ZigBee Adapter bis über 1.6 Km Reichweite
ProBee-ZU10 - USB Adapter
Abbildung vergrössern - ProBee-ZS10 - Serieller RS232 Adapter
ProBee-ZS10 - Serieller RS232 Adapter
Abbildung vergrössern - ProBee-ZS10 - Serieller RS232 Adapter

Der ProBee-ZU10 ist ein ZigBee USB Adapter mit integriertem ZigBee Core und wechselbarer SMA Antenne. Die Reichweite beträgt mit einer 5 dBi Antenne bis zu 1.6 Km ( 1 Mile)
Der ProBee-ZU10 USB Adapter unterstützt die ZigBee-Technologie unter Berücksichtigung des neuesten ZigBee Pro Standard in vollem Umfang und gewährleistet die maximale Kompatibilität auch zu Produkten anderer Hersteller. Der ZU10 bietet hohe Leistung bei robustem Datentransfer für eine breite Palette von Anwendungen angefangen als einfacher Kabelersatz z.B. in der Home und Office Automation, Mess- und Steuertechnik bis hin zu großflächigen Sensornetzwerken.

ZigBee 2007 Pro Certified Externe Antennen RP-SMA 13 Digital Inputs/Outputs 4 Analog Inputs 4 Analog Inputs RoHS Compilant


Für mehr Informationen und Preise hier klicken!

Features

  • Volle Unterstützung der Zigbee® / Zigbee Pro 2007 Wireless Konnektivität
  • Integrierter 2.4GHz, IEEE 802.15.4-compliant Coprozessor
  • Verschiedene Antennen Optionen, je nach Anforderung des Nutzers bis zu 1.6 km Reichweite (1 Mile) mit einer optionalen 5 dBi Dipol-Antenne
  • USB 2.0 Schnittstelle, keine zusätzliche Stromversorgung erforderlich
  • Unterstützt verschiedene drahtlose Self-Management Funktionen wie Firmware Upgrade und Systemkonfiguration auch mit Hilfe von AT Befehlen
    Einfach zu bedienendes Windows Konfigurations-Tool verfügbar


Technische Unterlagen
ProBee-ZU10 User Manual, englisch als PDF 1 MB


Technische Spezifikationen
ProBee-ZU10 USB ZigBee Adapter
RF Charakteristik
  • Frequenzband: 2.4 GHz
  • Interface Immunity: DSSS
  • Transmit Power: +20dBm E.I.R.P (max.)
  • Receiver Sensitivity: -102dBm @1% BER
  • RF Data Rate: 250 kbps
  • Reichweite: Bis zu 1.6 km mit optionaler 5 dBi Dipol Antenne
  • Verschiedene Antennen Optionen von der standard 1 dBi Antenne bis zur 3/5 dBi Dipol Antenne
  • Channels: 14
  • Channel Spacing: 5 MHz
ZigBee Netzwerk
  • Netzwerk Topologie: Mesh
  • Stack Profile: ZigBee / ZigBee Pro 2007
  • Network Addressing: Channel, PAN ID, EPID
ZigBee Daten Übertragung
  • Unicasting
  • Multicasting
  • Broadcasting
  • Many-to-One Kommunikation
  • Enhanced Reliability based on data retransmission
ZigBee Sicherheit
  • Network Layer Security mit Trust Center für effizientes Arbeiten
  • 128 bit AES Encryption Algorithmus
  • Starke, NIST-approved Security
Geräte Management und Konfiguration
  • Konfigurationsmethode: AT Kommandos, ProBee Manager
  • Remote Konfiguration
  • Remote Firmware Upgrade mit Cloning und Pass-thru Methoden
  • Unterstützt Rich Neighborhood Device scanning und Monitoring mit AT Kommandos
Antenne
  • Default Stub Antenne: 1 dBi
  • Optionale Dipol Antenne: 3/5 dBi
  • RP-SMA Anschluss
Schnittstellen
  • USB A' type Anschluss
  • USB 2.0 Full Speed kompatibel
OS Unterstützung
  • Windows XP/Vista/7 (32/64bit)
  • Linux (Treiber von Drittherstellern werden benötigt)
  • MAC OS X (MAC OS X Treiber wird benötigt required)
Umgebung
  • Arbeitstemperatur Temperatur: -20˚C to 70˚C
  • Lagertemperatur: -40˚C to 85˚C
  • Feuchtigkeit: 90% Non-condensing
Abmessungen Gewicht
  • Abmessungen (L x W x H)
    - 70,9 x 22 x 10 (mm) / 2.8 x 0.9 x 0.4 (in)
  • Gewicht
    - 10 g / 0.36 oz
Zertifikationen FCC, CE, TELEC, KCC
Zertifikat ID Nummer ZIG10006PRV38490-24 *
* ZS10 und ZU10 basierend auf ZE10

nach oben

SENA | Zigbee - ProBee Module und Adapter
ProBee-ZE10 All-In-One ZigBee OEM Module bis über 1.6 Km Reichweite
ProBee-ZE10 All-In-One ZigBee OEM Modul
Das ProBee-ZE10 Serie sind All-In-One ZigBee OEM Module mit integriertem ZigBee Core und diversen Antennenoptionen. OEM Hersteller können mit den ProBee OEM Modulen einfach und kostengünstig ZigBee Funktionalität in ihre Produkte integrieren.

Die ZE10 OEM Module basieren auf dem Ember EM250 ZigBee Core und unterstützt die ZigBee-Technologie unter Berücksichtigung des neuesten ZigBee Pro Standards in vollem Umfang und gewährleisten damit die maximale Kompatibilität auch mit Produkten anderer Hersteller.

Trotz geringer Kosten und niedriger Leistungsaufnahme bieten die ZE10 OEM ZigBee Module hohe Leistung bei robustem Datentransfer für eine breite Palette von Anwendungen. Die ZE10 OEM ZigBee Module können Daten mit bis zu 250 kbps übertragen und erzielen bei Verwendung einer 5 dBi Antenne Reichweiten von bis zu 1.6 Kilometer (im freien Gelände)

Für die ProBee OEM ZigBee Module gibt es auch ein sehr preiswertes Developerkit bestehend aus drei Boards mit allen drei OEM Modulen und diversen Sensoren sowie digitalen und analogen Ein/Ausgängen. Damit bekommen Sie ZigBee in kürzester Zeit in Ihre Produkte integriert.

ZigBee 2007 Pro Certified ZigBee Core Ember EM250 Externe Antennen RP-SMA 13 Digital Inputs/Outputs 4 Analog Inputs RoHS Compilant


Für mehr Informationen und Preise hier klicken!

Features

  • Volle Unterstützung der Zigbee® / Zigbee Pro 2007 Wireless Konnektivität
  • Integrierter 2.4GHz, IEEE 802.15.4-compliant Coprozessor
  • Verschiedene Antennen Optionen, je nach Anforderung des Nutzers bis zu 1.6 km (1 Mile) Reichweite mit einer optionalen 5 dBi Dipolantenne
  • Transmit Power: +20dBm E.I.R.P (max.)
  • Receiver Sensitivity: -102dBm @1% BER
  • TX Current: 190mA @3.3V (max.)
  • RX Current: 45mA @3.3V (max.)
  • Sleep Current: ≤ 2uA
  • Volle UART Signalunterstützung: UART_TXD/RXD, RTS/CTS, DTR/DSR
  • 4 analoge Eingänge, 13 digitale Eingänge/Ausgänge
  • Unterstützt verschiedene drahtlose Self-Management Funktionen wie Firmware Upgrade und Systemkonfiguration mit Hilfe von AT Befehlen
  • Einfach zu bedienendes Windows Konfigurations-Tool verfügbar


Technische Unterlagen
ProBee-ZE10 User Manual, englisch als PDF 3,1 MB

ProBee-ZE10 All-In-One ZigBee OEM Modul
Abbildung vergrössern - ProBee-ZS10 - Serieller RS232 Adapter
ProBee-ZE10 All-In-One ZigBee OEM Modul
Abbildung vergrössern - ProBee-ZS10 - Serieller RS232 Adapter
ProBee-ZE10 All-In-One ZigBee OEM Modul
Abbildung vergrössern - ProBee-ZS10 - Serieller RS232 Adapter


Technische Spezifikationen
ProBee-ZE10 ZigBee OEM Module
RF Charakteristik
  • Frequenzband: 2.4 GHz
  • Interface Immunity: DSSS
  • Transmit Power: +20dBm E.I.R.P (max.)
  • Receiver Sensitivity: -102dBm @1% BER
  • RF Data Rate: 250 kbps
  • Reichweite: Bis zu 1,6 km mit optionaler 5 dBi Dipol Antenne
  • Verschiedene Antennen/Anschluss Optionen: Dipol 1/3/5dBi, U.FL, Chip
  • Channels: 14
  • Channel Spacing: 5 MHz
ZigBee Netzwerk
  • Netzwerk Topologie: Mesh
  • Stack Profile: ZigBee / ZigBee Pro 2007
  • Network Addressing: Channel, PAN ID, EPID
ZigBee Daten Übertragung
  • Unicasting
  • Multicasting
  • Broadcasting
  • Many-to-One Communication
  • Enhanced Reliability based on data retransmission
ZigBee Sicherheit
  • Network Layer Security mit Trust Center für effizientes Arbeiten
  • 128 bit AES Encryption Algorithmus
  • Starke, NIST-approved Security
Schnittstellen
  • Serielle Daten Schnittstelle: 1 UART
  • Serielle Datenrate: 1 Mbps
  • ADC: 4 Eingänge
  • 13 digitale Eingänge/Ausgänge
Geräte Management und Konfiguration
  • Konfigurationsmethode: AT Kommandos, ProBee Manager
  • Remote Konfiguration
  • Remote Firmware Upgrade mit Cloning und Pass-thru Methoden
  • Unterstützt Rich Neighborhood Device scanning und Monitoring mit AT Kommandos
Spannungs-versorgung
  • Versorgungsspannung: 2.7~3.6 VDC
  • TX Current: 190mA @3.3V (max.)
  • RX Current: 45mA @3.3V (max.)
  • Sleep Current: ≤ 2uA
Abmessungen und Umgebung
  • Pin: 2,0 mm Pin Header 14 x 2
  • Abmessungen : 51,7 mm x 23,0 mm x 11,15 mm (2.03 in x 0.90 in x 0.43 in)
  • Arbeitstemperature: -40˚C to 85˚C
Zertifikationen FCC, CE, TELEC, KCC
Zertifikat ID Nummer ZIG10006PRV38490-24

nach oben



[Hier können Sie Infomationsunterlagen anfordern]

 Währung auswählen / Select currency:   Händler / Reseller Login

ProBee ZS10 Serieller RS232 ZigBee Adapter
Best.Nr.ProduktPreis*Order
ZB-ZS10-01
ProBee ZS10 Serieller RS232 ZigBee Adapter mit wechselbarer Antenne und Steckernetzteil (Akku optional) Bis 1.6 Km Reichweite (mit optionaler 5 dBi Antenne)89,59 US$
Order

ProBee ZU10 USB ZigBee Adapter

ProBee ZigBee Zubehör
Best.Nr.ProduktPreis*Order
ZB-SAT-G01R
1 dBi Stummelantenne RP-SMA Anschluss, Rechtsgewinde4,22 US$
Order
ZB-DAT-G01R
3 dBi Dipolantenne RP-SMA Anschluss, Rechtsgewinde6,32 US$
Order
ZB-DAT5-G01R
5 dBi Dipolantenne RP-SMA Anschluss, Rechtsgewinde, bis 1.6 Km Reichweite mit ZS10 oder ZU10 Adapter8,43 US$
Order

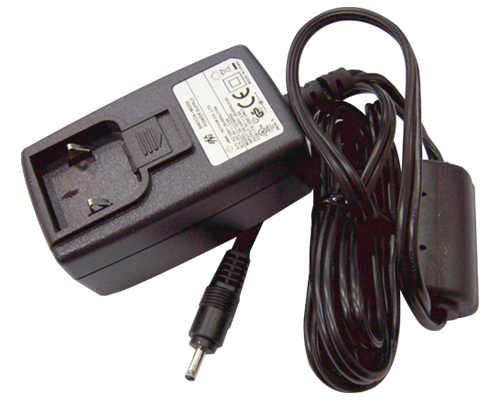

ZB-OPA-G01
Steckernetzteil International (EU, USA, UK, Australien)18,97 US$
Order
ZB-UPA-G01
USB Stromversorgungskabel4,22 US$
Order
ZB-DPA-G01
DC Stromkabel für die ZS Serie2,11 US$
Order

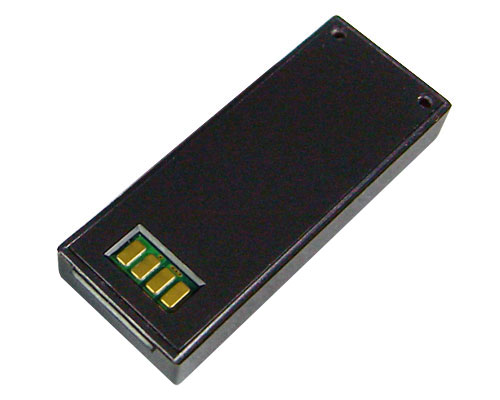

ZB-BPC-G02
Standard Akku für ZS10 ZigBee Adapter20,03 US$
Order

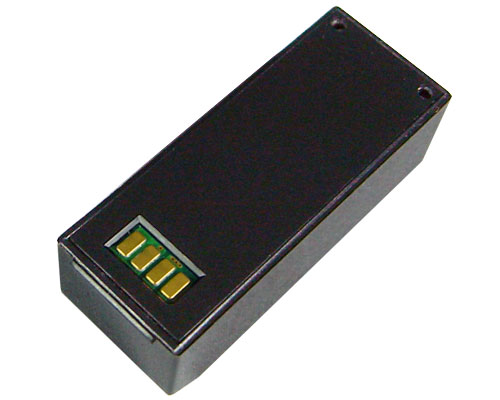

ZB-BPC-G03
Erweiterter Akku für ZS10 ZigBee Adapter mit höherer Kapazität35,84 US$
Order
ZB-SEC-G01R
15cm Antennen Verlängerungskabel RP-SMA, Rechtsgewinde7,38 US$
Order
ZB-UEC-G01R
12cm U.FL auf RP-SMA Antennen Adapterkabel, Rechtsgewinde6,32 US$
Order
ZB-FM9GD-G01
DB9 Gender Changer von Female auf Male (Buchse auf Stecker)4,22 US$
Order

* Die Preise verstehen sich zuzüglich der gesetzlichen Mehrwertsteuer, Verpackungs- und Versandkostenpauschale.
